上海博迅BC-J系列液晶二氧化碳細胞培養箱使用說明書
一、概述
新一代BC-J系列二氧化碳培養箱是集公司多年技術經驗和引進了新工藝所開發的高性能的水套（氣套）式二氧化碳培養箱，它與配氣式相比，具有CO2控制精度高、波動小的特點；是開展免疫學、腫瘤學、遺傳及生物工程所必須的關鍵設備，廣泛應用于醫學、微生物、農業科學、藥物學的研究和生產。
二、結構
本機為臺式二氧化碳培養箱，由噴塑外殼、不銹鋼工作內室、加熱器、配氣機構及電子控制部分組成。使用時必須有二氧化碳鋼瓶及二氧化碳減壓閥。二氧化碳氣體必須純凈，減壓閥壓力應穩定。二氧化碳鋼瓶是壓力容器，由用戶自備。減壓閥是二氧化碳專用減壓閥，其性能直接影響箱內二氧化碳濃度的精度，因此由本公司配套。
1、 本機為內室壁水套（或工作室）直接加熱，均勻性好。
2、 溫度傳感器為Pt100鉑電阻，互換性好。
3、溫控電路采用報警、主控箱溫兩個傳感器，即使主控電路失控，報警電路仍可限溫，可靠性大大提高。
4、二氧化碳檢測采用精密紅外傳感器檢測，CO2控制精度高、穩定性好，CO2氣體輸入采用粗細二套回路，輸入氣體均勻、穩定，濃度不受濕度等影響。
5、濕度為自然蒸發式。
6、采用雙重門結構，外門采用磁性門封條結構，門溫跟隨箱溫而變化，保證內室玻璃門上不結露，避免污染又便于觀察。
7、內室玻璃門與箱體采用硅橡膠密封條，密封性好。
三、主要技術指標
四、安裝要求
1、環境要求：
a) 環境溫度：10℃～30℃；相對濕度：≤70%；
b) 應避免強烈光照和熱源，通風良好，周圍無強磁場影響。
2、設備附近應有不小于10A容量的電源、水源（隔水式需要），電源插座應有可靠接地線，確保安全使用。
3、在按裝箱單檢查確認設備完好后，即可按以下步驟安裝：
a) 將設備安放于平整的臺面（或地面上），不平整的地方應以墊平，連接電源。
b) 隔水式二氧化碳培養箱應將加水接管（用戶自備）與水源和箱體進水接口相連接，以供設備加水使用。
c) 將二氧化碳專用減壓閥安裝于二氧化碳鋼瓶上，接頭處不得有漏氣現象，將減壓閥輸出接頭用膠管與設備箱體后的二氧化碳進氣接頭相連接，并用壓緊圈固緊，不得漏氣。二氧化碳氣瓶暫不打開。
以上步驟完成后，設備可進入使用狀態。
五、使用方法
1、接通電源前，先將箱內室用酒精擦凈，再打開紫外滅菌燈，消毒一小時。
2、如本設備是隔水式二氧化碳培養箱，在**使用本設備時，水位指示燈亮且報警，此時應打開水源開關，將水注入箱體內，隨著水位的增高，水位指示燈滅，報警聲消失。此時即可關閉水源，水箱加水完成。
3、開機
接通電源，總電源開關置“1”，綠色指示燈亮。
（1）將溫度設定值調到需要的溫度，（例如37℃），加熱指示燈（綠）應亮，表示正在加熱。
（2）待溫度達到設定值后，將二氧化碳鋼瓶開啟，（開啟前，減壓閥應盡量擰松，防止減壓閥輸出壓力過高導致輸氣橡皮管爆裂！）減壓閥上進氣壓力表指示鋼瓶內二氧化碳壓力，緩慢的順時針擰減壓閥旋鈕。使減壓閥輸出壓力指示為0.05Mpa，指針處于刻線中間。此時在控制面板上設定所需二氧化碳濃度（出廠時調整為5%），CO2充氣指示燈亮，此時即有二氧化碳進入室內。隨著濃度升高，LED顯示出二氧化碳濃度值，到設定值時粗調，電磁閥切斷，切換到細調補氣。
（3）出廠時二氧化碳濃度一般調整為5%±0.3%，已能滿足廣大用戶的要求。
（4）當溫度達到設定值，波動±0.5℃以內, 二氧化碳濃度也達到要求后，即可進行細胞培養.放入水盤， 使濕度符合要求，自然蒸發一般可達95%。
（5）在**使用本機或長期不使用后使用本機,均應按上述要求操作,并且在正式培養前應作箱內污染檢查。
4、關機
關機前應將二氧化碳鋼瓶關閉，將二氧化碳設定值設定為“0”，然后切斷電源。若較長時間不用，則應將水盤取出，將箱內擦干，在二氧化碳設定為“0”狀態下，箱溫在37℃時通電兩小時保證箱內干燥后，再切斷電源。
六、溫度及二氧化碳設置方法

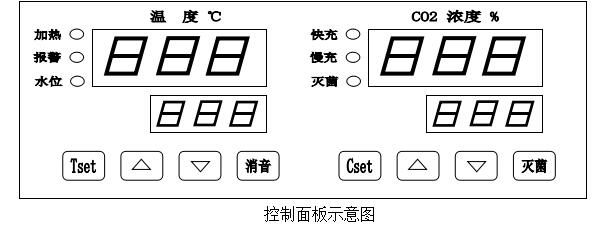

1、按鍵及指示燈定義
a) “Test”鍵：箱濕設定鍵，長按此鍵進入內部參數設定；
b) “▽”鍵：處于設定狀態時，點擊此鍵數字減一，長按此鍵數字連續遞減；
c) “△”鍵：處于設定狀態時，點擊此鍵數字加一，長按此鍵數字連續遞加；
d) “消音”鍵：有蜂鳴器叫時點擊此鍵可消音按此鍵進入內部參數設定；
e) “Cset”鍵：CO2濃度設定鍵；
f) “滅菌”鍵：滅菌開關鍵；
g) “加熱”燈：水加熱輸出時指示燈點亮；
h) “報警”燈：有溫度超溫報警時指示燈點亮；
i) “水位”燈：低水位報警時指示燈點亮；
j) “快充”燈：CO2快速充氣時指示燈點亮；
k) “慢充”燈：CO2慢速充氣時指示燈點亮；
l) “滅菌”燈：滅菌燈打開時指示燈點亮。
2、箱溫及其參數設定
上電顯示“888…” 3秒后，進入正常運行狀態，按一下主加熱溫度設定鍵“Tset”，控制器進入箱溫設定狀態，控制器溫度窗口下排顯示箱溫設定提示符“SP”，上排顯示箱溫設定值，用戶可根據需要修改參數，再按一下“Tset”鍵，退出箱溫設定狀態，設定值自動保存。長按箱溫設定鍵“Tset”3秒，進入箱溫內部參數設定狀態，再長按“Tset”鍵3秒將退出此狀態。
箱溫各參數功能如下：
注：應先修改“Pb1”，再修改“PK1”。
3、CO2濃度設定
按一下CO2濃度鍵“Cset”，控制器進入CO2濃度設定狀態，控制器CO2濃度窗口下排顯示CO2濃度設定提示符“SP”，上排CO2濃度設定值，用戶可根據需要修改參數，再按一下該鍵，退出CO2濃度設定狀態。
4、其他參數設定
長按“消音”鍵3秒，進入其他內部參數設定狀態，再長按該鍵3秒將退出此狀態。
各功能參數如下：
注：應先修改“Pbx”，再修改“PKx”。（“x”表示“1、2、3” ）
在參數設定狀態時，如果30秒內無鍵按下，控制器將自動退出設定狀態，修改的參數不保存。
七、其他功能
1） 水位控制：當有低水位報警時，自動關斷加熱輸出；
2） 門控：當門開關打開時，自動關斷風機、加熱、CO2充氣輸出；
3） 故障處理：當傳感器發生斷路、短路或溫度超過測量上限時，溫度窗口上排顯“□□□□”，自動關斷加熱輸出，蜂鳴器鳴叫，可點擊“消音”鍵消音，上述情況請仔細檢查傳感器及其接線。
八、注意事項
1、開機前應熟讀使用說明書，掌握正確使用方法。特別注意鋼瓶開啟前，一定將減壓閥擰松，防止輸氣膠管爆破。
2、 針形閥不可隨意擰動，使用中應經常監視減壓閥輸出壓力為0.05Mpa。
3、 鋼瓶壓力不足1Kpa時應予以更換，更換鋼瓶時應先將鋼瓶開關關閉，擰松減壓閥螺軸，再拆下減壓閥重新安裝在滿的鋼瓶上。
4、 隔水式二氧化碳培養箱當水位指示燈亮并有報警聲時，應及時補水，否則會損壞加熱器。
5、 打開玻璃門一定要開足，約半分鐘后閉門，放清殘余氣體，防止二氧化碳恢復時二氧化碳累加而過沖。
6、 箱頂（或箱側）控制箱內的各部件均已精確調整好，切勿任意調節其中可調部分，以免影響精度。
7、 培養箱每次實驗后應用柔軟潔布擦拭工作室，保持工作室的清潔。
8、 隔水式二氧化碳培養箱水箱內不得灌注純水，否則影響使用。長期不用，應放盡水箱內之水。
9、 如有故障應立即與上海博迅實業有限公司,上海博迅醫療設備廠聯系。
九、主要元器件清單
二氧化碳細胞培養箱
裝 箱 單
新一代BC-J系列二氧化碳培養箱是集公司多年技術經驗和引進了新工藝所開發的高性能的水套（氣套）式二氧化碳培養箱，它與配氣式相比，具有CO2控制精度高、波動小的特點；是開展免疫學、腫瘤學、遺傳及生物工程所必須的關鍵設備，廣泛應用于醫學、微生物、農業科學、藥物學的研究和生產。
二、結構
本機為臺式二氧化碳培養箱，由噴塑外殼、不銹鋼工作內室、加熱器、配氣機構及電子控制部分組成。使用時必須有二氧化碳鋼瓶及二氧化碳減壓閥。二氧化碳氣體必須純凈，減壓閥壓力應穩定。二氧化碳鋼瓶是壓力容器，由用戶自備。減壓閥是二氧化碳專用減壓閥，其性能直接影響箱內二氧化碳濃度的精度，因此由本公司配套。
1、 本機為內室壁水套（或工作室）直接加熱，均勻性好。
2、 溫度傳感器為Pt100鉑電阻，互換性好。
3、溫控電路采用報警、主控箱溫兩個傳感器，即使主控電路失控，報警電路仍可限溫，可靠性大大提高。
4、二氧化碳檢測采用精密紅外傳感器檢測，CO2控制精度高、穩定性好，CO2氣體輸入采用粗細二套回路，輸入氣體均勻、穩定，濃度不受濕度等影響。
5、濕度為自然蒸發式。
6、采用雙重門結構，外門采用磁性門封條結構，門溫跟隨箱溫而變化，保證內室玻璃門上不結露，避免污染又便于觀察。
7、內室玻璃門與箱體采用硅橡膠密封條，密封性好。
三、主要技術指標
|
型號 參數 |
BC-J80-S | BC-J160-S |
| 控溫范圍 | RT+5℃～50℃ | |
| 溫度波動度 | ≤±0.5℃（37℃時） | |
| 濕度均勻度 | ≤±1℃ | |
| 溫度恢復時間 | ≤15min（37℃時） | |
| 二氧化碳控制范圍 | 0～20% | |
| 二氧化碳濃度恢復時間 | 濃度值×1.2min | |
| 工作環境 | 溫度10℃～30℃ 濕度≤70%RH | |
| 電源 | AC 220ｖ 50Hz | |
| 輸入功率（VA） | 475 | 775 |
| 工作室尺寸（mm） | 392×360×500 | 460×540×650 |
| 外形尺寸（mm） | 550×510×830 | 700×620×980 |
| 重量（kg） | 55 | 75 |
1、環境要求：
a) 環境溫度：10℃～30℃；相對濕度：≤70%；
b) 應避免強烈光照和熱源，通風良好，周圍無強磁場影響。
2、設備附近應有不小于10A容量的電源、水源（隔水式需要），電源插座應有可靠接地線，確保安全使用。
3、在按裝箱單檢查確認設備完好后，即可按以下步驟安裝：
a) 將設備安放于平整的臺面（或地面上），不平整的地方應以墊平，連接電源。
b) 隔水式二氧化碳培養箱應將加水接管（用戶自備）與水源和箱體進水接口相連接，以供設備加水使用。
c) 將二氧化碳專用減壓閥安裝于二氧化碳鋼瓶上，接頭處不得有漏氣現象，將減壓閥輸出接頭用膠管與設備箱體后的二氧化碳進氣接頭相連接，并用壓緊圈固緊，不得漏氣。二氧化碳氣瓶暫不打開。
以上步驟完成后，設備可進入使用狀態。
五、使用方法
1、接通電源前，先將箱內室用酒精擦凈，再打開紫外滅菌燈，消毒一小時。
2、如本設備是隔水式二氧化碳培養箱，在**使用本設備時，水位指示燈亮且報警，此時應打開水源開關，將水注入箱體內，隨著水位的增高，水位指示燈滅，報警聲消失。此時即可關閉水源，水箱加水完成。
3、開機
接通電源，總電源開關置“1”，綠色指示燈亮。
（1）將溫度設定值調到需要的溫度，（例如37℃），加熱指示燈（綠）應亮，表示正在加熱。
（2）待溫度達到設定值后，將二氧化碳鋼瓶開啟，（開啟前，減壓閥應盡量擰松，防止減壓閥輸出壓力過高導致輸氣橡皮管爆裂！）減壓閥上進氣壓力表指示鋼瓶內二氧化碳壓力，緩慢的順時針擰減壓閥旋鈕。使減壓閥輸出壓力指示為0.05Mpa，指針處于刻線中間。此時在控制面板上設定所需二氧化碳濃度（出廠時調整為5%），CO2充氣指示燈亮，此時即有二氧化碳進入室內。隨著濃度升高，LED顯示出二氧化碳濃度值，到設定值時粗調，電磁閥切斷，切換到細調補氣。
（3）出廠時二氧化碳濃度一般調整為5%±0.3%，已能滿足廣大用戶的要求。
（4）當溫度達到設定值，波動±0.5℃以內, 二氧化碳濃度也達到要求后，即可進行細胞培養.放入水盤， 使濕度符合要求，自然蒸發一般可達95%。
（5）在**使用本機或長期不使用后使用本機,均應按上述要求操作,并且在正式培養前應作箱內污染檢查。
4、關機
關機前應將二氧化碳鋼瓶關閉，將二氧化碳設定值設定為“0”，然后切斷電源。若較長時間不用，則應將水盤取出，將箱內擦干，在二氧化碳設定為“0”狀態下，箱溫在37℃時通電兩小時保證箱內干燥后，再切斷電源。
六、溫度及二氧化碳設置方法
1、按鍵及指示燈定義
a) “Test”鍵：箱濕設定鍵，長按此鍵進入內部參數設定；
b) “▽”鍵：處于設定狀態時，點擊此鍵數字減一，長按此鍵數字連續遞減；
c) “△”鍵：處于設定狀態時，點擊此鍵數字加一，長按此鍵數字連續遞加；
d) “消音”鍵：有蜂鳴器叫時點擊此鍵可消音按此鍵進入內部參數設定；
e) “Cset”鍵：CO2濃度設定鍵；
f) “滅菌”鍵：滅菌開關鍵；
g) “加熱”燈：水加熱輸出時指示燈點亮；
h) “報警”燈：有溫度超溫報警時指示燈點亮；
i) “水位”燈：低水位報警時指示燈點亮；
j) “快充”燈：CO2快速充氣時指示燈點亮；
k) “慢充”燈：CO2慢速充氣時指示燈點亮；
l) “滅菌”燈：滅菌燈打開時指示燈點亮。
2、箱溫及其參數設定
上電顯示“888…” 3秒后，進入正常運行狀態，按一下主加熱溫度設定鍵“Tset”，控制器進入箱溫設定狀態，控制器溫度窗口下排顯示箱溫設定提示符“SP”，上排顯示箱溫設定值，用戶可根據需要修改參數，再按一下“Tset”鍵，退出箱溫設定狀態，設定值自動保存。長按箱溫設定鍵“Tset”3秒，進入箱溫內部參數設定狀態，再長按“Tset”鍵3秒將退出此狀態。
箱溫各參數功能如下：
| 參數指示 | 參數名稱 | 參數功能說明 | (范 圍)出廠參數 |
| Lc- | 密碼 | Lc=3時可參看并修改參數值。 | |
| AL- |
超溫 偏差報警 |
當PV>=SP+AL時，蜂鳴器響。 |
(0.0～5.0) 1．0℃ |
| Pb1 |
箱溫 零位調整 |
可用來修正箱溫傳感器測量時產生的誤差。 Pb1=（箱溫）水銀溫度計讀數值－（箱溫）當前測量值 |
（-9.9~9.9） 0.0 |
| PK1 |
箱溫 滿度調整 |
實際（箱溫）溫度出現偏差時，可調整該值PK1=1000×（箱溫）水銀讀數值－（箱溫）當前測量值）÷（箱溫）當前測量值 |
（-999～999） 0 |
3、CO2濃度設定
按一下CO2濃度鍵“Cset”，控制器進入CO2濃度設定狀態，控制器CO2濃度窗口下排顯示CO2濃度設定提示符“SP”，上排CO2濃度設定值，用戶可根據需要修改參數，再按一下該鍵，退出CO2濃度設定狀態。
4、其他參數設定
長按“消音”鍵3秒，進入其他內部參數設定狀態，再長按該鍵3秒將退出此狀態。
各功能參數如下：
| 參數指示 | 參數名稱 | 參數功能說明 | (范 圍)出廠參數 |
| Ln- | 密碼 | Ln=3時可參看并修改參數值。 | |
| T2- |
水溫 測量值 |
顯示水溫的測量值。 | |
| T3- |
門溫 測量值 |
顯示門溫的測量值。 | |
| Ot2 | 水溫測量值與箱溫設定值的差值。 | 若“ 水溫測量值 ≥ 箱溫設定值+ot2 ”，關斷水加熱輸出； |
(0.0～5.0) 1．5℃ |
| Ot3 | 門溫設定值與箱溫設定值的差值。 | 門溫設定值=箱溫設定值+ot3； |
(-5.0～5.0) 0．0℃ |
| Kc- | 快速充氣與濃度設定值的偏差 | 當測量的CO2濃度小于“SP（CO2濃度設定值）+Kc”時，快速電磁閥打開，之后慢速電磁閥打開。 |
（-2.0～0.5） -0.8 |
| Pb2 |
水溫 零位調整 |
可用來修正水溫傳感器測量時產生的誤差。 Pb2=（水溫）水銀溫度計讀數值－（水溫）當前測量值 |
（-9.9～9.9） 0.0 |
| PK2 |
水溫 滿度調整 |
實際（水溫）溫度出現偏差時，可調整該值PK2=1000×（水溫）水銀讀數值－（水溫）當前測量值）÷（水溫）當前測量值 |
（-999～999） 0 |
| Pb3 |
門溫 零位調整 |
可用來修正水溫傳感器測量時產生的誤差。 Pb3=（門溫）水銀溫度計讀數值－（門溫）當前測量值 |
（-9.9～9.9） 0.0 |
| PK3 |
門溫 滿度調整 |
實際（門溫）溫度出現偏差時，可調整該值PK3=1000×（水溫）水銀讀數值－（門溫）當前測量值）÷（水溫）當前測量值 |
（-999～999） 0 |
在參數設定狀態時，如果30秒內無鍵按下，控制器將自動退出設定狀態，修改的參數不保存。
七、其他功能
1） 水位控制：當有低水位報警時，自動關斷加熱輸出；
2） 門控：當門開關打開時，自動關斷風機、加熱、CO2充氣輸出；
3） 故障處理：當傳感器發生斷路、短路或溫度超過測量上限時，溫度窗口上排顯“□□□□”，自動關斷加熱輸出，蜂鳴器鳴叫，可點擊“消音”鍵消音，上述情況請仔細檢查傳感器及其接線。
八、注意事項
1、開機前應熟讀使用說明書，掌握正確使用方法。特別注意鋼瓶開啟前，一定將減壓閥擰松，防止輸氣膠管爆破。
2、 針形閥不可隨意擰動，使用中應經常監視減壓閥輸出壓力為0.05Mpa。
3、 鋼瓶壓力不足1Kpa時應予以更換，更換鋼瓶時應先將鋼瓶開關關閉，擰松減壓閥螺軸，再拆下減壓閥重新安裝在滿的鋼瓶上。
4、 隔水式二氧化碳培養箱當水位指示燈亮并有報警聲時，應及時補水，否則會損壞加熱器。
5、 打開玻璃門一定要開足，約半分鐘后閉門，放清殘余氣體，防止二氧化碳恢復時二氧化碳累加而過沖。
6、 箱頂（或箱側）控制箱內的各部件均已精確調整好，切勿任意調節其中可調部分，以免影響精度。
7、 培養箱每次實驗后應用柔軟潔布擦拭工作室，保持工作室的清潔。
8、 隔水式二氧化碳培養箱水箱內不得灌注純水，否則影響使用。長期不用，應放盡水箱內之水。
9、 如有故障應立即與上海博迅實業有限公司,上海博迅醫療設備廠聯系。
九、主要元器件清單
| 序號 | 名稱 | 型號規格 | 數量 | 備注 |
| 1 | 電熱管 | AC220V 200W | 2 | 80-S型用 |
| AC220V 150W | 1 | 80-C型用 | ||
| AC220V 300W | 2 | 160-S型用 | ||
| AC220V 450W | 1 | 160-C型用 | ||
| 2 | 風機 | J238-7242 AC220V | 1 | |
| 3 | 熔斷器座 | BF015 | 2 | |
| 4 | 熔斷器 | F6A 250V | 2 | 管狀 Φ5×20 |
| 5 | 帶燈開關 | R21-22B-36 10A250V | 1 | |
| 6 | 電磁閥 | Q22XD AC220V | 2 | |
| 7 | 傳感器 | PT100 | 2 |
二氧化碳細胞培養箱
裝 箱 單
| 序號 | 名 稱 | 數 量 | 備 注 |
| 1 | 使用說明書 | 1份 | |
| 2 | 合格證 | 1份 | |
| 3 | 保修卡 | 1份 | |
| 4 | CO2雙級減壓閥 | 1套 | |
| 5 | 給水盤 | 1只 | |
| 6 | 網板 | 2塊 | |
| 7 | CO2加氣橡皮管 | 2米 |
