真空干燥箱DZF系列使用說明書
真空干燥箱DZF系列
使
用
說
明
書
目 錄
一：儀器特點 ………………………………………………1
二：儀器使用 ……………………………………………1-3
三：技術參數 ………………………………………………3
四：注意事項 ………………………………………………4
五：故障及排除 ……………………………………………4
六：裝箱單 …………………………………………………4
七：合格證 …………………………………………………5
附：上海博訊實業有限公司系列產品
LTDE可編程智能儀表詳細說明書
一. 儀器特點
真空干燥箱專為干燥熱敏，易分解和易氧化物質而設計，能夠向內部充入惰性氣體，特別是一些成分復雜的物品也能進行快速干燥，長方形工作室，使有效容積達到**大，加熱元件U字形包圍于內膽外壁，保溫棉填充隔熱保溫，微電腦溫度控制器，能根據環境溫度負載量的大小自動調節控制參數，控溫精度可靠，鋼化，防彈雙層玻璃門觀察工作室內物體一目了然。箱門閉合松緊能調節，整體成型的硅膠門封圈，確保密封效果，工作室采用不銹鋼板制成，存儲，加熱和干燥都是在沒有氧氣或者充滿惰性氣體環境里進行，所以不會氧化。配上真空泵和真空管可用于抽取真空的試驗。
二. 儀器使用
操作面板功能
 |
SET: 功能鍵 |
| OUT：輸出指示 | |
| PV窗口：測量值 | |
| SV窗口：設定值 | |
| ALM1：上限報警 | |
| ALM2：下限報警 | |
| < ：移位鍵 | |
| ∨：減鍵 | |
| ∧：加鍵 | |
| AT(AL)：自動整定 |
接通電源，按↑鍵二秒鐘使SV窗口出現STOP（暫停）。設定步驟：按←鍵PV顯示C01。按←↑↓設置所需的溫度。按SET鍵，PV顯示t01。按←↑↓設置-1。等到返回菜單（SV顯示STOP）。再按↓鍵二秒鐘，SV顯示RUN即可。此時PV即顯示升溫。SV窗口HOLD和設置的溫度交替顯示。
例如：要儀器到100℃長期保持自動恒溫
按 ← 鍵一下 C01 = 100
按SET鍵一下 t01 = -1
等到SV返回STOP，再按↓鍵。SV顯示RUN即儀器開始工作。
定時功能操作方法：
接通電源，按↑鍵二秒鐘使PV顯示STOP（暫停）。按←鍵PV顯示CO1, 按←↑↓設置起始溫度50（起始溫度應高于室溫）, 按SET鍵，PV顯示t01。按←↑↓設置起始溫度到所需用實際溫度的時間（時間宜長不宜短）。按SET鍵PV顯示C02。按←↑↓設置工作所需的溫度, 按SET鍵PV顯示t02, 按←↑↓設置所需恒溫時間, 按SET鍵PV顯示C03, 按←↑↓設置所需用實際溫度（即和C02同樣的溫度）, 按SET鍵PV顯示t03, 按←↑↓設置-121。等到返回菜單（SV顯示STOP）。再按↓鍵二秒即啟動。此時PV窗口顯示溫度上升。SV顯示溫度上升或時間運營。
例如：要400℃恒溫10分鐘。
按 ← 鍵一下 C01 =50 （起始溫度為略高于室內溫度的值，如50℃。）
按SET鍵一下 t01 =20 (一般情況下該段升溫時間不宜過短，否則容易溫度過沖。)
按SET鍵一下 C02 =400 (工作需要溫度)#p#分頁標題#e#
按SET鍵一下 t02 =10 (恒溫時間)
按SET鍵一下 C03 =400 (工作用的溫度)
按SET鍵一下 t03 =-121
等到SV顯示STOP再按↓鍵二秒SV顯示RUN即啟動。此時PV顯示實測溫度上升。SV顯示設置溫度上升或時間運行。
可編程通常操作方法

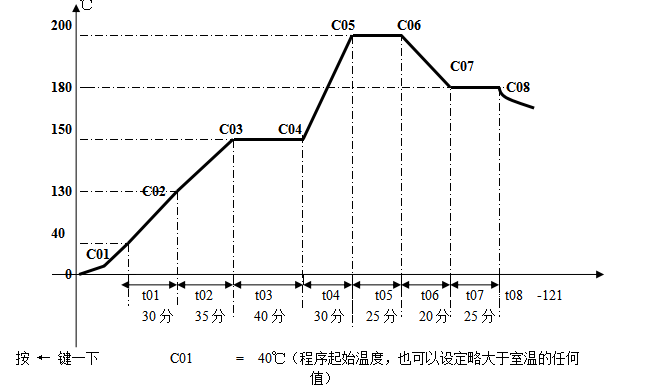

接通電源，按↑鍵二秒鐘使SV窗口出現STOP（暫停）。設定步驟：按一下←鍵，上排PV顯示C01，表示需要程控的起始溫度，操作←↑↓鍵，使下排SV達到所需起始溫度。再按下SET鍵，PV顯示t01，表示從起始溫度達到下一設定溫度的時間，操作←↑↓鍵，使SV達到所需時間。再按下SET鍵，PV顯示C02，表示剛才設定的起始溫度C01，用了t01的時間，所要達到的溫度，按←↑↓使SV達到所需溫度。（如需恒溫，則C01與C02設置同一值），再按下SET鍵，PV顯示t02表示從C02到達下一溫度的時間設定，按前面步驟操作…,**后一段T參數設置 “-121”即可自動關機，**多達30段,**后結束段將txx設置-121設置完畢等SV返回STOP再按↓鍵使顯示窗口出現RUN儀器自動按照設定的程序開始工作。程序編排采用溫度--時間-溫度格式，其定義是從當前段設置溫度，經過該段設置的時間到達一溫度。 例示：按下圖所示程序曲線設定各段程序值（從40度用30分鐘升到130度再用35分鐘升到150度恒溫40分鐘再用30分鐘升到200度恒溫25分鐘再用20分鐘降到180度再恒溫25分鐘后自然冷卻）
℃按SET鍵一下 t01 = 3 0分鐘
按SET鍵一下 C02 = 130℃
按SET鍵一下 t02 = 35分鐘
按SET鍵一下 C03 = 150℃
按SET鍵一下 t03 = 40分鐘
按SET鍵一下 C04 = 150℃
按SET鍵一下 t04 = 30分鐘
按SET鍵一下 C05 = 200℃
按SET鍵一下 t05 = 25分鐘
按SET鍵一下 C06 = 200℃
按SET鍵一下 t06 = 20分鐘
按SET鍵一下 C07 = 180℃
按SET鍵一下 t07 = 25分鐘
按SET鍵一下 C08 = 180℃
按SET鍵一下 t08 = -121（程序運行結束）
三．技術參數
| 型 號 | DZG-6020 | DZG-6021 | DZG-6050 | DZG-6051 | DZG-6090 | DZG-6210 |
| 控溫范圍 | 室溫+10～250℃ | 室溫+10～200℃ | 室溫+10～250℃ | 室溫+10～200℃ | 室溫+10～250℃ | |
| 恒溫精度 | ±0.5℃ | |||||
| 真空度 | 133Pa | |||||
| 電源電壓 | 220V/50HZ | |||||
| 加熱功率 | 500W | 500W | 1400W | 1400W | 1400W | 2100W |
| 內膽材料 | 不銹鋼 | 冷板 | 不銹鋼 | 冷板 | 不銹鋼 | |
| 擱板配置 | 1塊 | 2塊 | 3塊 | |||
| 工作室尺寸（深*寬*高mm） | 300*300*275 | 300*300*275 | 415*370*345 | 415*370*345 | 450*450*450 | 640*560*600 |
| 外形尺寸 | 510*580*450 | 585*720*535 | 650*615*1470 | 880*720*1750 | ||
| 包裝尺寸 | 550*640*540 | 630*780*630 | 770*740*1630 | 980*820*1950 | ||
| 凈重 | 32 | 64 | 145 | |||
| 毛重 | 40 | 75 | 185 | |||
| 包裝 | 紙箱 | 木箱 | ||||
四．注意事項
1． 儀器外殼必須有效接地，以保證使用安全。
2． 儀器應放在通風良好的室內水平位置，在其周圍不可放置易燃易爆物品。
3． 應在供電線路中安裝鐵殼的閘刀開關一只，供此箱專用，在外殼接地通電前請檢查本箱的電器性能，并應注意是否有斷路或漏電現象,本儀器無防爆裝置，不得放入易燃易爆物品干燥。
4． 箱內物品放置切勿過擠，必須留出空間，以利熱空氣循環。
5、箱子由于密封度較高，在使用時，加溫前需抽去真空，以防氣體膨脹發生爆炸，儀器需要專人操作，在使用過程中發現真空表沒有負壓時，應繼續抽去真空，以確保安全。
五．故障及排除
| 現象 | 原因 | 排除方法 |
| 1.無電源 | 1插頭未插好或斷電 | 插好插頭或接好線 |
| 2熔斷器燒斷 | 更換熔斷器 | |
| 2. 箱內溫度不升 |
1． 設定溫度低 2． 電熱器壞 3． 控溫儀壞 4． 循環風機壞 |
1． 調整設定溫度 2． 換電熱器 3． 換控溫儀 4． 換風機 |
| 3.設定溫度與箱內溫度誤差大 |
1． 溫度傳感器壞 2． 控溫儀壞 |
1． 換傳感器 2． 換控溫儀 |
| 4.超溫報警異常 |
1． 設定溫度低 2． 控溫儀壞 |
1． 調整設定溫度 2． 換控溫儀 |
六．裝箱單
| 序號 | 類別 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 主件 | 真空干燥箱 | 臺 | 1 | |
| 2 | 文件 | 使用說明書 | 份 | 1 | |
| 3 | 文件 | 裝箱清單 | 份 | 1 | |
| 4 | 文件 | 合格證 | 份 | 1 |
七. 合格證
| 儀器名稱 | 真空干燥箱 |
| 型號規格 | |
| 出廠編號 | |
| 出廠日期 | |
| 檢驗員 |
